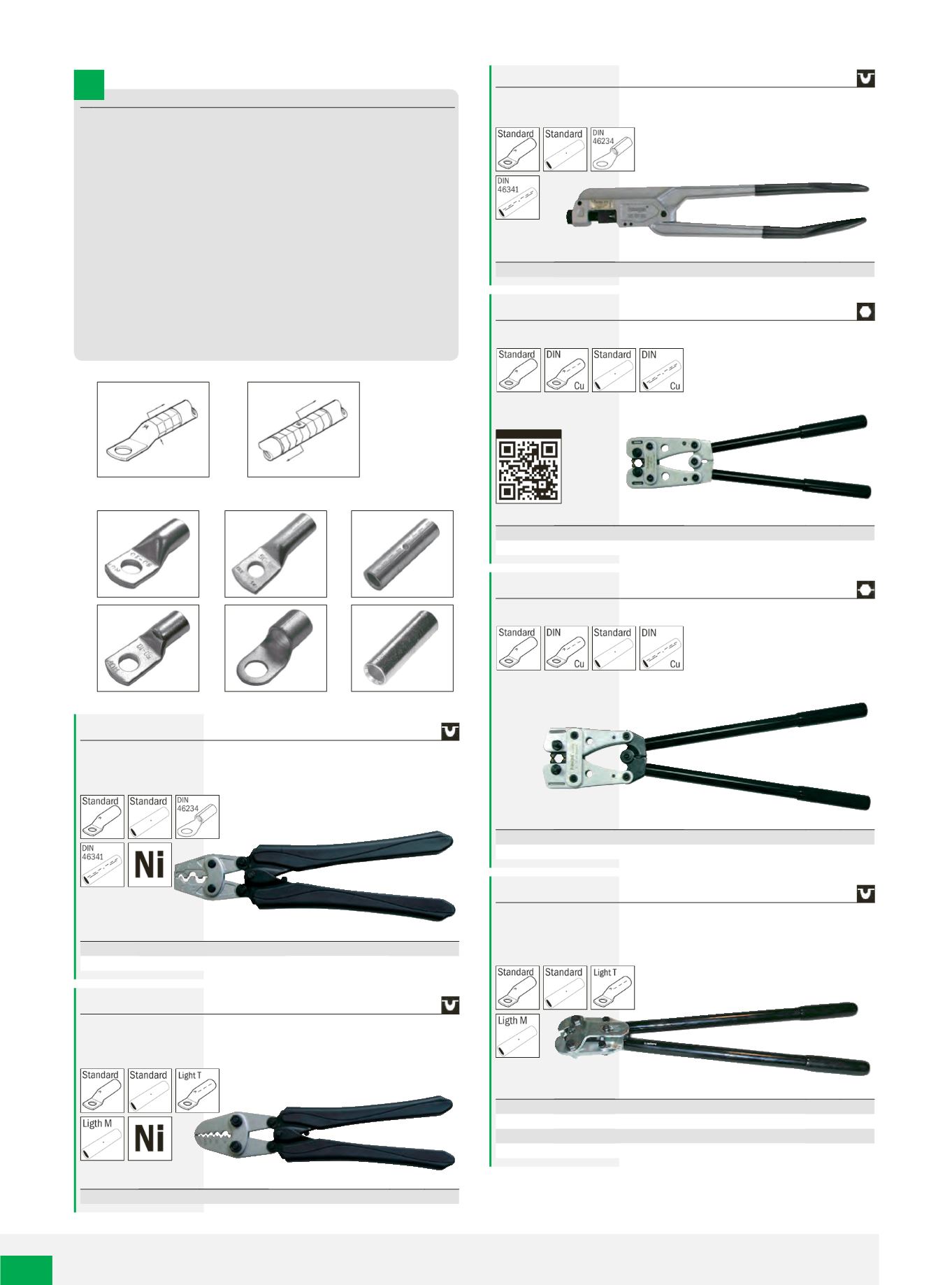

52
VE Verpackungseinheit PE Preiseinheit
Die Legende der Abkürzungen für alle Tabellenüberschriften finden Sie auf Seite 408 alphabetisch sortiert.
Presszange
für nicht isolierte Quetschkabelschuhe, hebelübersetzte Ausführung für bessere
Kraftübertragung,
Dornpressung
, für standard Rohrkabelschuhe und Verbinder.
Besonders gut geeignet für Nickel- Rohrkabelschuhe und -Verbinder
Art. Nr.
kg VE
210772
0,478 1
210774
0,503 1
mm²
1-2,5-4 > 6-10 1 - 10
1 > 2-6-10-16 1 - 16
Presszange
hebelübersetzte Ausführung für bessere Kraftübertragung,
Dornpressung
, für
standard Rohrkabelschuhe und Verbinder. Besonders gut geeignet für Nickel-
Rohrkabelschuhe und -Verbinder
Art. Nr.
kg VE
210830
0,574 1
mm²
0,75 - 16 standard
Presszange
mit Stanze und verstellbarer Schraube für verschiedene Querschnitte,
Dornpressung
, für Standard-Rohrkabelschuhe und -Verbinder
Art. Nr.
kg VE
210791
3,040 1
mm²
10 - 120
Presszange
mit eingebauter drehbarer Profilscheibe,
Sechskantpressung
Art. Nr.
kg VE
210805
1,351 1
210805 K
1,352 1
mm²
6 - 50 standard
6 - 50
DIN
Presszange
mit eingebauter drehbarer Profilscheibe,
Sechskantpressung
Art. Nr.
kg VE
210850
3,970 1
210853
4,016 1
mm²
10 - 120 standard
10 - 120
DIN
Presszange
für nichtisolierte Rohrkabelschuhe/Verbinder “Standard” und Rohrkabelschuhe
für feindrähtige Leiter, mit eingebauter drehbarer Profilscheibe,
Dornpressung
,
mit Teleskopgriffen, 210840 ohne Verlängerung
Art. Nr.
kg VE
210834
2,588 1
210836
5,280 1
210838
5,200 1
210840
5,200 1
mm²
6 - 50
50 - 120
120 - 240
185 - 400
INFO
Presszangen für Rohrkabelschuhe und Verbinder
1. Wahl der Verbinder
Um eine vorschriftsmäßige Verbindung zu erreichen, ist es notwendig,
den passenden Verbinder für den gewünschten Anwendungsbereich
und den richtigen Kabelquerschnitt zu wählen.
2. Abisolieren
Vor dem Kerbvorgang muss das Kabel entsprechend der Einschublänge
abisoliert werden (+10% wegen Längenänderung der Presshülse).
3. Reinigung
Die Leiterenden sind vor der Montage gründlich von Oxidations- und
Schmutzresten zu reinigen.
4. Montage
Kabel bis zur vollen Einschublänge in Kabelschuh bzw. Verbinder
einführen. Den Kabelschuh bzw. Verbinder unter Beachtung der
Pressrichtung mit dem zugeordneten Werkzeug verpressen (s. Abb.)
Pressrichtung
1. Pressung
Pressrichtung
Pressrichtung
Kerb-/Rohrkabelschuhe
Presskabelschuhe DIN
Pressverbinder DIN
Kupfer verzinnt
Kupfer verzinnt
Kupfer verzinnt
blank
blank
mit Sichtloch
Video 210805
