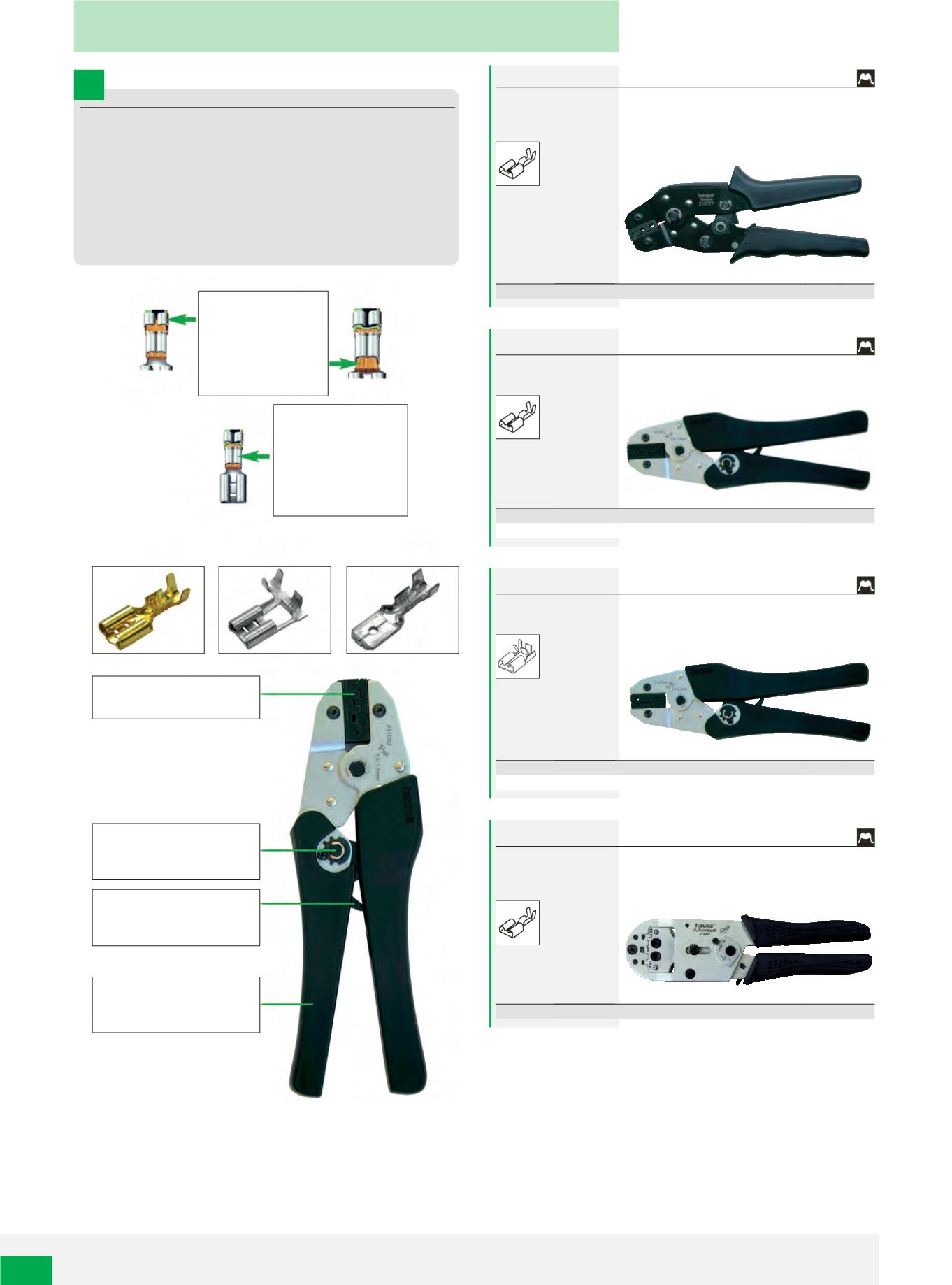

Crimpzangen für nicht isolierte, offene Messingkabelschuhe
INFO
Crimpzangen für nicht isolierte, offene Messingkabelschuhe
Wir unterscheiden zwischen Leitercrimp und Isolationscrimp. Das
Leiterende sollte bündig mit dem Leitercrimp abschließen oder max.
1 mm herausragen, damit die Steckfunktion nicht beinträchtigt wird.
Das Isolationsende darf nicht in den Leitercrimp hineinreichen, es
darf aber auch nicht nur halb unter dem Isolationscrimp liegen. Nur so
kann eine sichere normgerechte Verpressung erreicht werden.
Bei einer guten Verpressung muss eine Verformung des Leiters
stattfinden. In diesem Fall spricht man von einer “Gasdichten
Verpressung”.
Crimpzange
für nicht isolierte Messingkabelschuhe, kurze Ausführung, 20% abgewinkelte
handliche Form, mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar,
Rollpressung
Art. Nr.
kg VE
210777
0,366 1
mm²
0,5 - 1,5
Crimpzange
für nicht isolierte Messingkabelschuhe, mit entriegelbarer Zwangssperre,
Crimpdruck nachjustierbar,
Rollpressung
Art. Nr.
kg VE
211682
0,568 1
210762
0,575 1
mm²
0,5 - 2,5
0,5 - 6
Crimpzange
für nicht isolierte Messingkabelschuhe, 90° seitlicher Leiteranschluss, mit
entriegelbarer Zwangssperre, Crimpdruck nachjustierbar,
Rollpressung
Art. Nr.
kg VE
210785
0,537 1
210786
0,535 1
mm²
0,05 - 1
1,5 - 2,5
HUPcompact „HC04”
für offene Messingkabelschuhe, 100%iger Parallel-vorschub, Präzisions-
Crimp, Presskraft: 5 kN, kleine kompakte Bauform, Lebensdauer: 50.000
Verpressungen, mit Lokator,
Rollpressung
Art. Nr.
kg VE
213094
0,490 1
Ø
0,5 - 6
Falsch:
Das Isolationsende liegt im
Isolationscrimp.
Falsch:
Der abisolierte Leiter ragt in
die Kontaktzone.
Richtig:
Isolationsende und abisolierter
Leiter sind präzise verpresst.
Zur Erleichterung der exakten
Vercrimpung gibt es eine
Positionierungshilfe für
Crimpzangen.
Flachsteckhülsen
mit Kabelstopp
Flachsteckhülse mit
Kabelstopp und seitlichem
Leiteranschluß
Flachstecker
Messing verzinnt
Messing blank
Messing verzinnt
Messing verzinnt
Präzisionsgeschliffene Crimpprofile
=> saubere Crimpung
nachjustierbarer Crimpdruck
=> Verschleißausgleich über
Einstellschraube
Zwangssperre, entriegelbar
=> garantierte DIN – gerechte
Crimpverbindung
ergonomisch geformte Kunststoffgriffe
=> ermüdungsarmes Arbeiten
