... Lösungen, die überzeugen
51

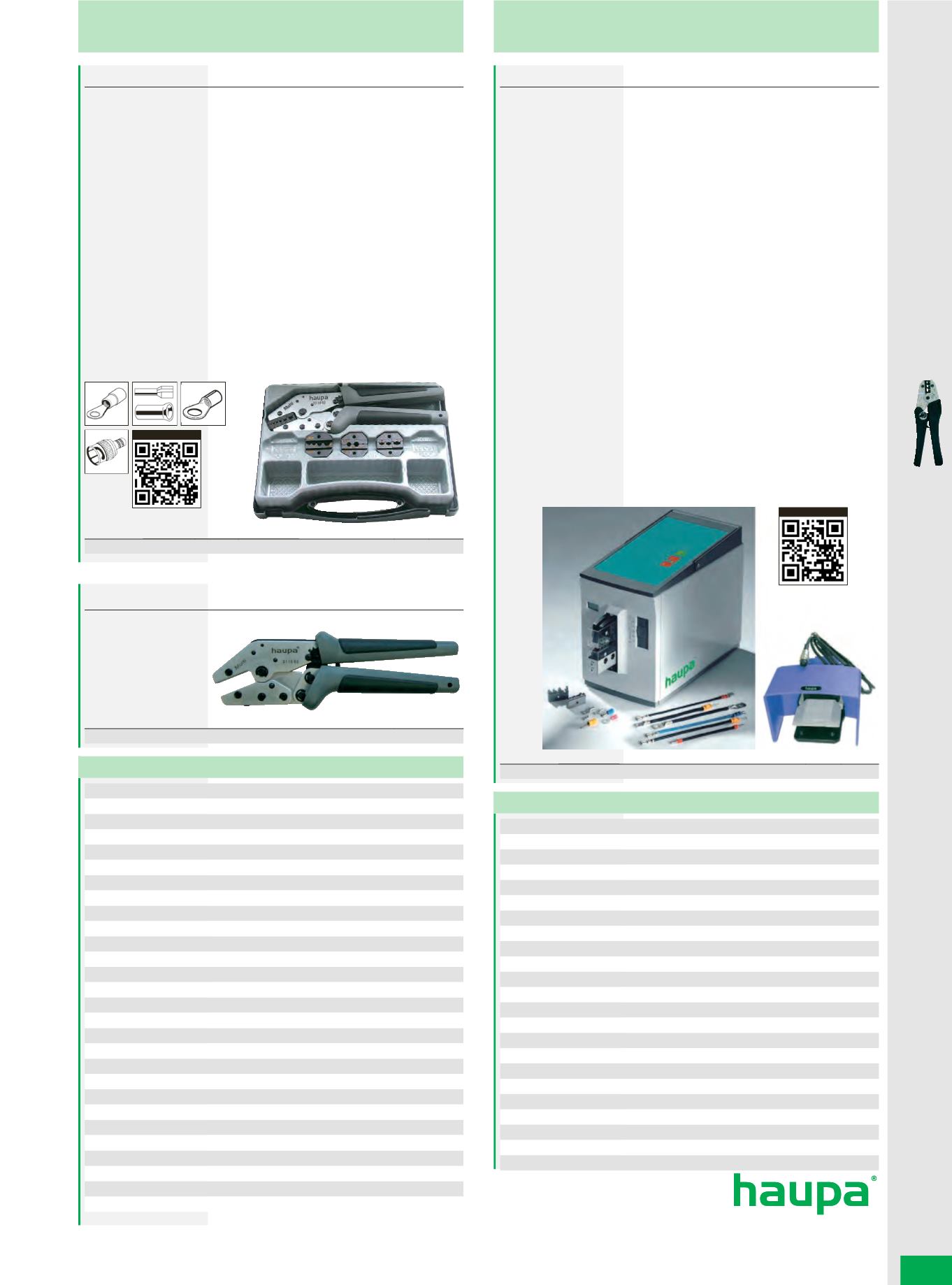

Multifuktionszange
Crimpset MULTI
Innovatives Crimpwerkzeug mit Schnellwechselsystem - ein Werkzeug für
fast alle Crimpanwendungen.
Inhalt
•
Crimpzange MULTI
Presseinsätze für:
•
isolierte Kabelschuhe 0,5 - 6 mm² (211998)
•
isolierte und nichtisolierte Aderendhülsen 0,5 - 16 mm² (211963)
•
nicht isolierte Kabelschuhe 0,5 - 10 mm² (211999)
•
Koax-BNC und TNC-Steckverbinder RG 58-59-62-71 (210000)
Produktmerkmale
•
mit Schnellwechselsystem
•
einfacher Wechsel der Crimpeinsätze
•
Schnellverriegelung
•
Crimpdruck nachjustierbar
•
große Hebelübersetzung für Einhandbetrieb mit geringem Kraftaufwand
•
entriegelbare Zwangssperre für normgerechte Verpressungen
•
Zangenkörper aus 3 mm starkem, spezial vergütetem, gehärtetem Stahlblech
•
ergonomischer 2-Komponentengriff mit abrutschsicherer
Weichkunststoffeinlage
Art. Nr.
kg VE
211960
1,119 1
Breite Höhe
Tiefe
260 40
200
Crimpzange „Multi“
lange Ausführung, auch für Zweihandbedienung, ohne Einsätze
Art. Nr.
kg VE
211962
0,582 1
Weitere Einsätze - bitte separat bestellen
211963 Aderendhülsen 0,5 - 16 mm²
1
211964 Aderendhülsen 16 - 35 mm²
1
211965 Flachstecker 0,5-2,5
1
211990 Koax, Thinnet, Mini-UHF, BNC/TNC RG 58, RG 174
1
211991 Koax, BNC/TNC RG 174, RG 179, kleine Koax-Stecker
1
211992 SMA, SMB, Mini-59, Mini-UHF, BNC/TNC RG 6, RG 6 Quad
1
211993 Koax, CATV “F” Typ, BNC/TNC RG 6, RG 6 Quad
1
211994 N-Typ RG 8, RG 11
1
211995 Koax, N-Typ RG 8, RG 11, RG 213, RG 216
1
211996 Lichtwellenleiter SMA
1
211997 Lichtwellenleiter SMA, SMB, SFR, ST, SC Typ
1
211968 RJ 45 - 8P8K, Steward Connectors, 22-24 AWG
1
211969 RJ 11, RJ 12 - 6P6K, Steward Connectors, 22-24 AWG
1
211970 Telefon 4P4K, AMP+Steward Connectors, 22-24 AWG
1
211971 RJ 45 - 8P8K, AMP, 22-24 AWG
1
211972 RJ 11, RJ 12 - 6P6C, AMP, 22-24 AWG
1
211973 RJ 11, DEC MMJ - 6P6K, AMP, 22-24 AWG
1
211974 RJ 50 - 10P10K, AMP, 22-24 AWG
1
211980 RJ 45 - 8P8K, kurz, Steward Connectors, STP 22-24 AWG
1
211981 RJ 45 - 8P8K, lang, Hirose, STP 22-24 AWG
1
211982 RJ 45 - 8P8K, kurz, Hirose, STP 22-24 AWG
1
211985 RJ 45 - 8P8K, AMP, Molex, für Ø 6,0 mm, STP 22-24 AWG
1
211998 isolierte Kabelschuhe 0,5-6,0 mm²
1
211999 unisolierte Kabelschuhe 0,5-6,0 mm²
1
212000 Koax RG58-59-62-71
1
212007 MC3
1
212008 MC4
1
212008 MC4
1
Elektrik Crimper
HAUPA Elektrik Crimper
Der Elektrik Crimper dient zum Verpressen von Crimpkontakten verschiedenster
Ausführungen wie:
•
isolierte Kabelschuhe bis 6 mm²
•
Rohr- und Quetschkabelschuhe bis 10 mm²
•
Flachsteckhülsen bis 6 mm²
•
Aderendhülsen bis 50 mm²
Durch seinen kompakten Aufbau ist er sowohl für den Einsatz in Werkstätten als
auch in komplexen Kabelkonfektionssystemen geeignet.
Der Elektrik Crimper kann in zwei verschiedenen Betriebsarten benutzt werden.
Betriebsart 1:
Der Crimpkontakt wird durch Auslösen des Fußschalters
verpresst.
Betriebsart 2:
erlaubt dem Benutzer, durch Auslösen des Fußschalters den
Kontakt im Gesenk zu fixieren und den Leiter einzulegen. Erst durch erneutes
Betätigen des Fußschalters wird der Crimpkontakt verpresst.
Das Einsetzen der vollen Presskraft kann eingestellt werden. Das vermeidet
Beschädigungen der Werkzeuge und Fehlcrimpungen durch falsch eingelegte
Kontakte. Durch einfachen Tastendruck lässt sich der Öffnungsweg der
Crimpgesenke verändern. Zum exakten Vercrimpen z. B. von Rollkontakten kann
ein verschiebbarer Locator montiert werden, der die Kontakte genau unter dem
Crimpstempel positioniert.
Es stehen zahlreiche Standardcrimpgesenke zur Verfügung. Sondergesenke,
nach Kundenwunsch, sind ebenfalls möglich.
Technische Daten Art. 217050: Maße: 140 x 220 x 320 mm / Gewicht: 10 kg
Gewicht Fußschalter: 1,2 kg / Max. Presskraft: 10 kN / Presszeit: 1 s Zähler:
6-stellige LCD-Anzeige
Netzzanschluß: 230 V/50 Hz (120 V/60 Hz) / Leistungsaufnahme: 160 VA
Art. Nr.
kg VE
217050
10,000 1
mm²
6 - 50
Einsätze für Elektrik Crimper 217050
217052 gedrehte Kontakte 0,14-1/1,5/2,5/4 mm²
1
217056 Rollcrimpkontakte 0,1-1,5 mm²
1
217058 Rollcrimpkontakte 0,1-1,5 mm²
1
217060 Rollcrimpkontakte 0,5-6 mm²
1
217062 Aderendhülsen 0,25-6mm
1
217064 isolierte Kabelschuhe 0,5-6 mm² symmetrisch
1
217066 isolierte Kabelschuhe 0,5-6 mm² asymmetrisch
1
217068 Rohrkabelschuhe 0,34-2,5 mm²
1
217070 Rohrkabelschuhe “Super flex” 4-10 mm²
1
217072 Rohrkabelschuhe “Standard” 4-10 mm²
1
217074 Presskabelschuhe 4-10 mm²
1
217076 Quetschkabelschuhe 0,5-10 mm²
1
217078 Schutzhaube zu 217056, 217060
1
217080 Schutzhaube zu 217070, 217072, 217074, 217076
1
217082 Schutzhaube zu 217068
1
217084 Schutzhaube zu 217062
1
217086 Schutzhaube zu 217064, 217066
1
217088 Locator zu 217060, Flachsteckhülse 6,3 mm
1
217090 Locator zu 217056, 217058, 217060, Flachsteckhülse 4,8 mm 1
217092 Locator zu 217056, Flachsteckhülsen 2,8x5 mm
1
217094 Locator zu 217056, Flachsteckhülsen 2,8x6 mm
1
217096 Locator zu 217060, Flachstecker 6,3 mm
1
217098 Locator zu 217060, Flachstecker 6,3 mm HN
1
Video 217050
Video 211960
