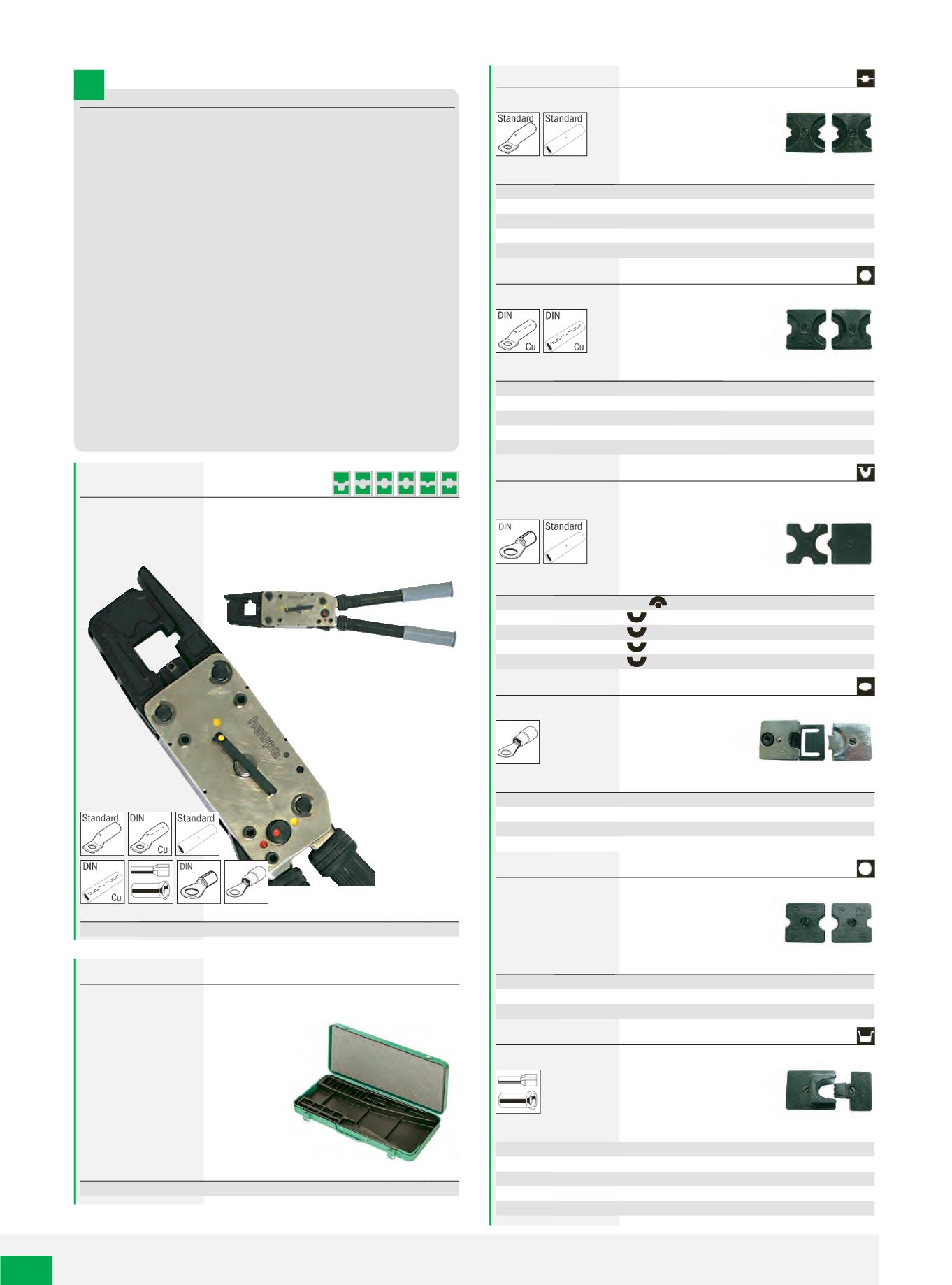

Mechanische Presszangen für Rohrkabelschuhe
Diese mechanische Handpresse ist ein modernes Hochleistungswerkzeug. Sie
ist universell einsetzbar im Bereich lötfreier Verbindungstechnik dank eines
umfassenden Angebotes von Presseinsätzen.
Presshub und Pressdruck (bis etwa 5,5 t) werden durch mehrere
Handhebelschwenkungen erzeugt. Infolge des hohen Wirkungsgrades des
Systems ist die aufzubringende Handkraft gering. Nach komplett vollendeter
Verpressung können Presse und Verbindungsteile erst voneinander gelöst
werden. Durch dieses Antriebssystem wird die erforderliche Einpresstiefe
zwangsläufig erreicht.
Der Klappverschluss garantiert eine bequeme Handhabung der Presse auch an
schwer zugänglichen Stellen wie in Schaltschränken.
Durch Drehen des Schnellvorschub-Hebels bis zum Anliegen der Presseinsätze
am Kabelschuh wird die Zahl der erforderlichen Handhebel-Schwenkungen
stark vermindert und ein rationelles Arbeiten gewährleistet.
Erst danach beginnt der eigentliche Pressvorgang mit dem Handhebel. Nach
Erreichen der geforderten Einpresstiefe entspannt sich die Presse spontan und
der Klappverschluss läßt sich öffnen, um den Verbinder zu entnehmen.
Bei einem Fehler der Zuordnung Einsatz, Kabelschuh, Verbinder oder Kabel
kann der Pressvorgang abgebrochen werden. Hierzu wird der Handhebel voll
ausgeschwenkt, die Halteklinke nach unten gedrückt und der Vorschubhebel
rückwärts gedreht.
Presszange
Präzisionswerkzeug mit Ratschenübersetzung, Schnellvorschub, entriegelbare
Zwangssperre, verriegelbarer Handhebel für Transport, Presskraft bis 50 kN,
auswechselbare Einsätze, Klappkopf zum einfachen Entnehmen der fertigen
Verbindung
Produktspezifische Merkmale
•
universell einsetzbar
•
geringer Kraftaufwand für den
Anwender
•
breites Anwendungsspektrum
•
Präzisionsantrieb
•
rationelle Anwendung
Art. Nr.
kg VE
215100
2,100 1
mm²
6 - 120
Metallbox
Metallbox zur Aufbewahrung von Crimpzange und Einsätzen
Art. Nr.
kg VE
215102
1,700 1
Einsätze
Standard Rohrkabelschuhe und verdichtete Leiter,
WM-Pressung
Art. Nr.
kg VE
215104
0,130 1
215106
0,132 1
215108
0,126 1
215110
0,138 1
215112
0,136 1
mm²
10 - 70
16 - 35
25 - 50
95
120
Einsätze
DIN Presskabelschuhe,
Sechskantpressung
Art. Nr.
kg VE
215142
0,128 1
215144
0,130 1
215146
0,130 1
215148
0,130 1
215150
0,130 1
Cu
Al
KZ
-
10 - 50 6 - 16
16 - 35 16 - 25 8 - 12
25 - 50 25 - 35 10 - 14
95
70
18
120
-
20
Einsätze
nichtisolierte Quetschkabelschuhe, für vier Querschnitte,
Dornpressung
, DIN
46234 + DIN 46341
Art. Nr.
kg VE
215114
0,080 1
215116
0,060 1
215118
0,055 1
215120
0,150 1
215122
0,150 1
mm²
6 - 70
10 - 35
16 - 50
6 - 50
70
Einsätze
isolierte Quetschkabelschuhe,
Ovalpressung
Art. Nr.
kg VE
215124
0,147 1
215126
0,152 1
215128
0,153 1
215130
0,154 1
mm²
10
16
25
35
Einsätze
Rundpressform für Sektorleiter, doppelseitig
Art. Nr.
kg VE
215152
0,155 1
215154
0,150 1
215156
0,150 1
mm²
25 - 35
35 - 70
95
Einsätze
Aderendhülsen,
Trapezpressung
Art. Nr.
kg VE
215164
0,059 1
215166
0,059 1
215168
0,059 1
215170
0,059 1
215172
0,059 1
mm²
25
35
50
70
95
