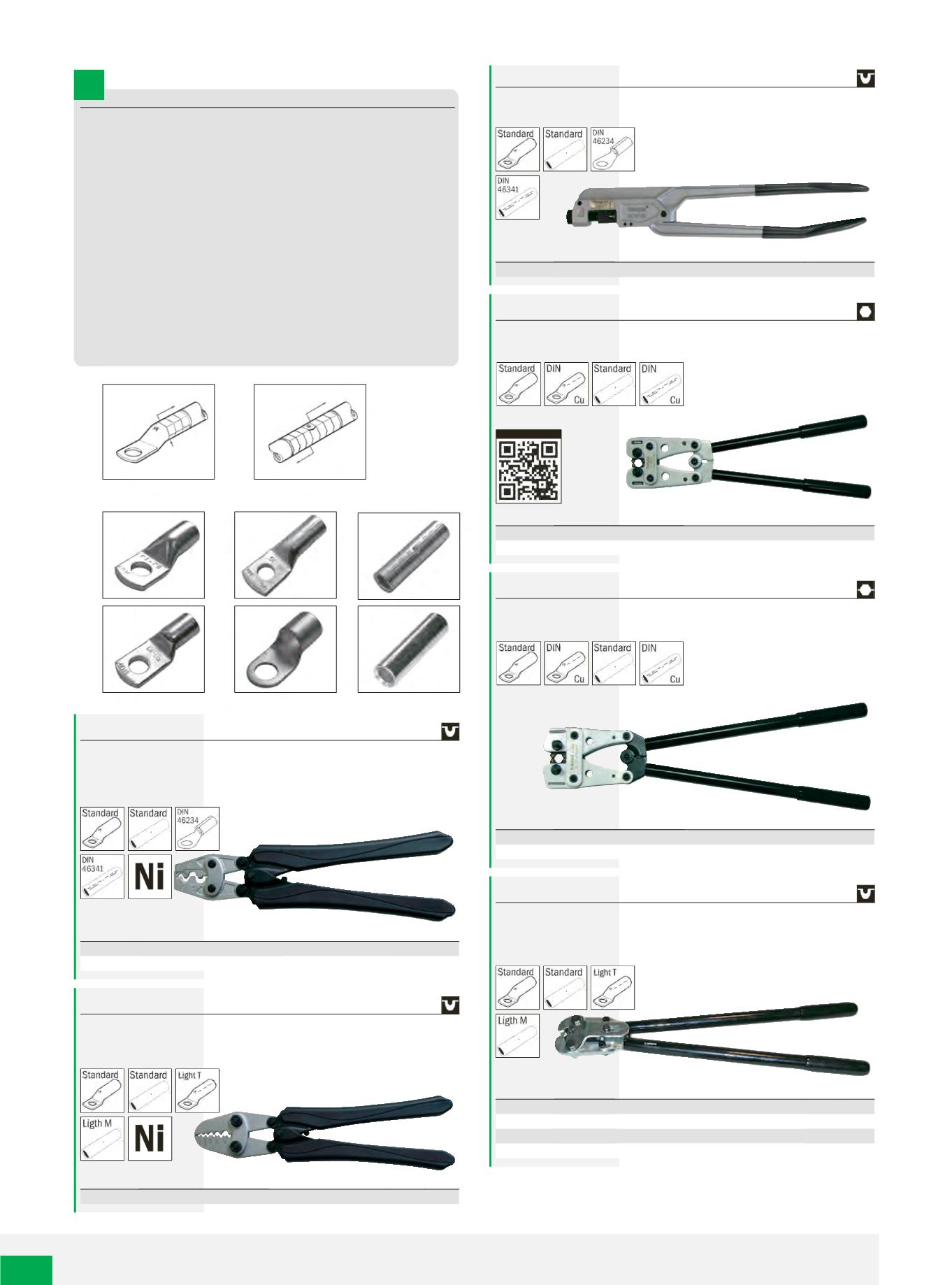

VE Verpakkingseenheid PE Prijseenheid
De legenda van de afkortingen voor alle tabel opschriften vindt u op alfabetisch volgorde op pagina 408.
INFO
Perstangen voor ongeïsol. buiskabelschoenen en verbinders
1. Keuze van de verbinder
Om een verbinding volgens de normen te maken, is het noodzakelijk
de juiste verbinder voor het gewenste toepassingsbereik en de juiste
kabeldoorsnede te kiezen.
2. Strippen
Voor het persen van de kabel moet de kabel overeenkomstig de
insteeklengte worden gestript (+10% wegens lengteverandering van de
pershulzen).
3. Schoonmaken
De draadeinden moeten voor de montage goed van oxidatie en vuil
worden ontdaan.
4. Montage
De kabel tot en met de volledige insteeklengte in de kabelschoen resp.
verbinder voeren. De kabelschoen resp. verbinder met inachtname van
de persrichting met het daarvoor bestemde gereedschap persen. (zie
afbeelding)
Perstang
voor ongeïsoleerde perskabelschoenen, hefboomovergebrachte uitvoering voor
betere krachtoverbrenging,
doornpersing
, voor standaard buiskabelschoenen
en verbindingsstukken. Zeer goed geschikt voor nikkel-buiskabelschoenen en
-verbindingsstukken
Art. nr.
kg VE
210772
0,478 1
210774
0,503 1
mm²
1-2,5-4 > 6-10 1 - 10
1 > 2-6-10-16 1 - 16
Perstang
hefboomovergebrachte uitvoering voor betere krachtoverbrenging,
doornpersing
, voor standaard buiskabelschoenen en verbindingsstukken. Zeer
goed geschikt voor nikkel-buiskabelschoenen en -verbindingsstukken
Art. nr.
kg VE
210830
0,574 1
mm²
0,75 - 16 standaard
Perstang
met stans en verstelbare schroef voor verschillende doorsneden,
doornpersing
,
voor standaard buiskabelschoenen en verbinders
Art. nr.
kg VE
210791
3,040 1
mm²
10 - 120
Perstang
voor niet geïsoleerde buiskabelschoenen en verbinders, met ingebouwde,
draaibare profielschijf,
zeskantpersing
Art. nr.
kg VE
210805
1,351 1
210805 K
1,352 1
mm²
6 - 50 standaard
6 - 50
DIN
Perstang
voor niet geïsoleerde buiskabelschoenen en verbinders, met ingebouwde,
draaibare profielschijf,
zeskantpersing
Art. nr.
kg VE
210850
3,970 1
210853
4,016 1
mm²
10 - 120 standaard
10 - 120
DIN
Perstang
voor niet-geïsoleerde kabelschoenen en verbinders, met ingebouwde, draaibare
profielschijf,
doornpersing
, met uitschuifbare handgrepen, 210840 zonder
verlenging
Art. nr.
kg VE
210834
2,588 1
210836
5,280 1
210838
5,200 1
210840
5,200 1
mm²
6 - 50
50 - 120
120 - 240
185 - 400
persrichting
1. persing
persrichting
persrichting
Kerf-/buiskabelschoenen
Perskabelschoenen DIN
Persverbinders DIN
Koper vertind
Koper vertind
Koper vertind
met kijkgat
Video 210805
