54
VE Verpakkingseenheid PE Prijseenheid
De legenda van de afkortingen voor alle tabel opschriften vindt u op alfabetisch volgorde op pagina 408.
INFO

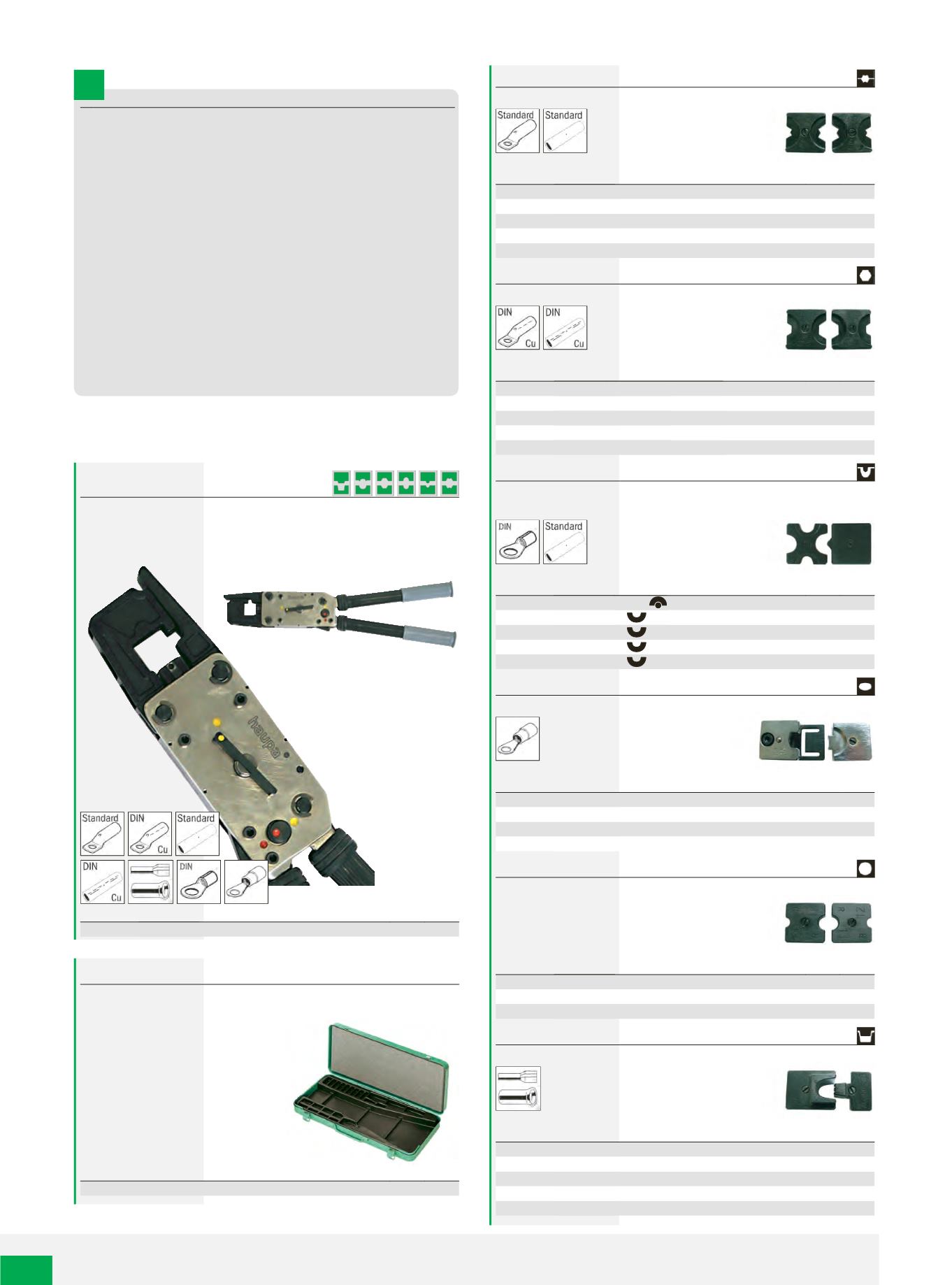

Mechanische perstangen voor buiskabelschoenen
Deze mechanische handperstang is een modern werktuig met hoogwaardige
prestaties. Hij is universeel inzetbaar in soldeer-vrije verbindingstechniek
dankzij een omvangrijk aanbod van persinzetten.
Pershevel en persdruk (tot ongeveer 5,5t.) worden middels enkele
hevelbewegingen bereikt. Als gevolg van de hoge overbrengingsgraad van
het systeem is de benodigde handkracht gering. Pas nadat de persing is
voltooid kunnen pers en verbindingsdelen uit elkaar worden gehaald. Door dit
aandrijfsysteem wordt de gewenste persdiepte automatisch bereikt.
De klapsluiting garandeert een gemakkelijk gebruik van de perstang ook in
moeilijk toegankelijke plekken zoals schakelkasten. Door de snelsluitknop
te draaien totdat de persinzetten de kabelschoenen raken, wordt het aantal
hevelbewegingen gereduceerd en rationele arbeid gewaarborgd.
Pas daarna begint de eigenlijke persing met de hevel. Na bereiken van de
gewenste persdiepte ontspant de pers spontaan zodat de klapsluiting te
openen en de verbinder uit te nemen is.
Bij een foutieve keuze betreffende inzetten, kabelschoenen, verbinders of
kabel kan de persing worden afgebroken. Hiervoor moet de handhevel volledig
uitgezwakt, de klem naar onderen en de snelsluiting worden teruggedraaid.
Mechanische handpers
voor buiskabelschoenen, perskabelschoenen, verbinders en adereindhulzen.
Preciziegereedschap voor één hand met rateloverbrenging en ingebouwde
blokkering, bijzonder handzaam, kort, perskracht tot 50 kN
Productspecifieke kenmerken:
•
universeel inzetbaar
•
minimale kracht gewenst
•
breed toepassingsbereik
•
precisieaandrijving
•
rationeel gebruik
Art. nr.
kg VE
215100
2,100 1
mm²
6 - 120
Kist, metaal
voor het opbergen van persgereedschappen en inzetztukken
Art. nr.
kg VE
215102
1,700 1
Inzetstukken
voor standaard buiskabelschoenen en samengeperste kabels,
WM-vorm
Art. nr.
kg VE
215104
0,130 1
215106
0,132 1
215108
0,126 1
215110
0,138 1
215112
0,136 1
mm²
10 - 70
16 - 35
25 - 50
95
120
Inzetstukken
voor perskabelschoenen DIN,
zeskantpersing
Art. nr.
kg VE
215142
0,128 1
215144
0,130 1
215146
0,130 1
215148
0,130 1
215150
0,130 1
Cu
Al
KZ
10 - 50 6 - 16
16 - 35
25 8 - 12
25 - 50 16 - 35 10 - 14
95
70
18
120
-
20
Inzetstukken
voor perskabelschoenen DIN 26234 en 46341, boven- en onder gereedschap
noodzakelijk,
doornpersing
Art. nr.
kg VE
215114
0,080 1
215116
0,060 1
215118
0,055 1
215120
0,150 1
215122
0,150 1
mm²
6 - 70
10 - 35
16 - 50
6 - 50
70
Inzetstukken
voor geïsoleerde perskabelschoenen,
ovale persing
Art. nr.
kg VE
215124
0,147 1
215126
0,152 1
215128
0,153 1
215130
0,154 1
mm²
10
16
25
35
Inzetstukken
voor het ronden van sector-vormige aders,
rondpersinzetten
Art. nr.
kg VE
215152
0,155 1
215154
0,150 1
215156
0,150 1
mm²
25 - 35
35 - 70
95
Inzetstukken
voor adereindhulzen,
trapeze vorm
Art. nr.
kg VE
215164
0,059 1
215166
0,059 1
215168
0,059 1
215170
0,059 1
215172
0,059 1
mm²
25
35
50
70
95
