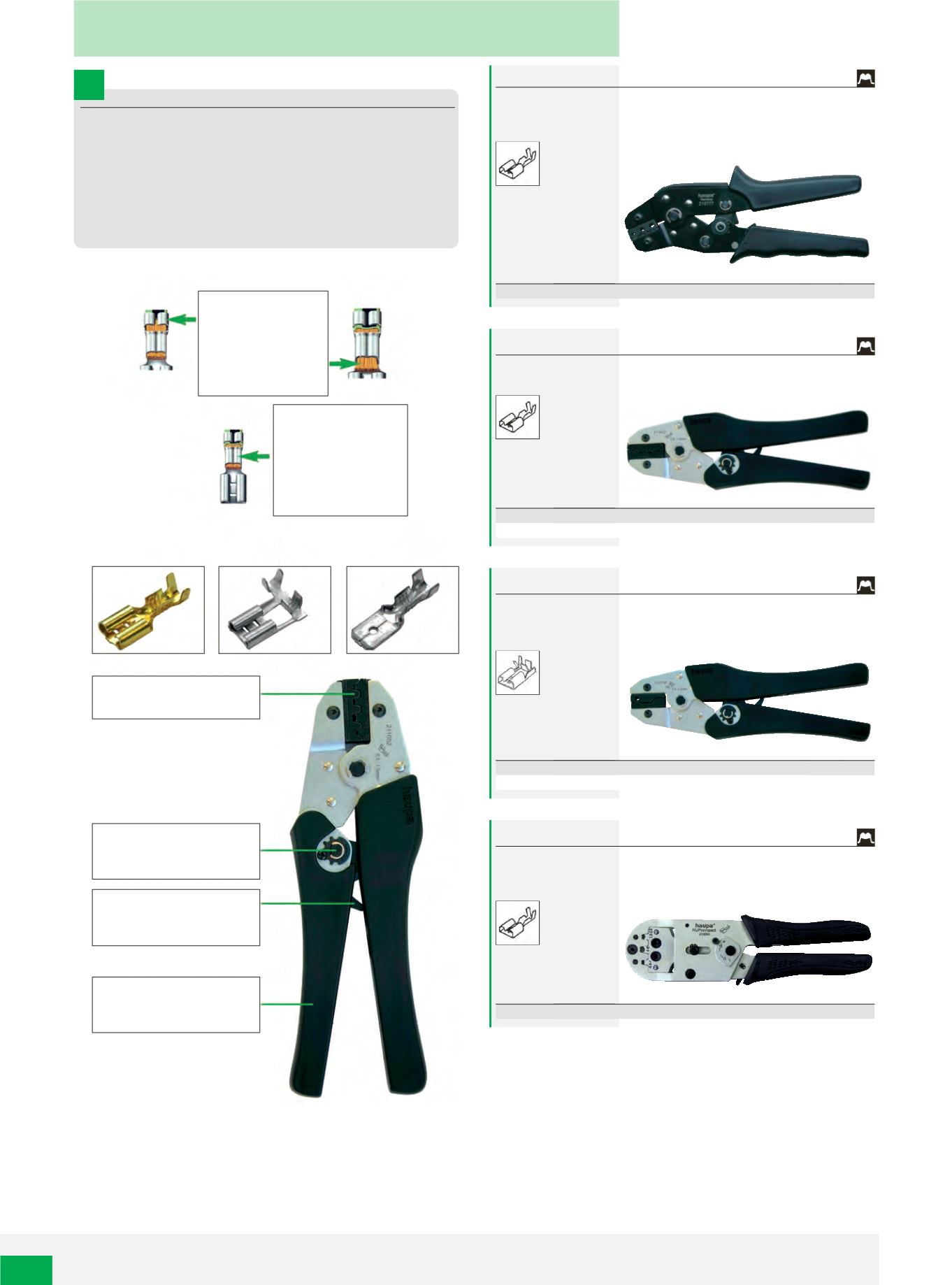

Perstangen voor ongeïsoleerde open messingkabelschoenen
INFO
Perstangen voor ongeïsoleerde open messingkabelschoenen
Er is onderscheid tussen geleidepersing en isolatiepersing. Het
adereinde moet nauw met de geleidepersing aansluiten of max. 1 mm.
uitsteken, waardoor de steekfunctie niet nadelig wordt beïnvloed. Het
isolatie-einde mag niet in de andereindpersing worden meegenomen
en mag bijv. ook niet half onder de isolatiepersing worden
meegenomen.
Alleen zo (zie onderste afbeelding) kan veilige persverbinding volgens
de normen worden gerealiseerd.
Perstang
voor ongeïsoleerde open messingkabelschoenen, korte uitvoering, 20%
gebogen bek, makkelijk hanteerbaar, met vergrendelbare blokkering, instelbare
persdruk,
rolpersing
Art. nr.
kg VE
210777
0,366 1
mm²
0,5 - 1,5
Perstang
voor ongeïsoleerde open messingkabelschoenen, met vergrendelbare
blokkering, persdruk wordt automatisch ingesteld,
rolpersing
Art. nr.
kg VE
211682
0,568 1
210762
0,575 1
mm²
0,5 - 2,5
0,5 - 6
Perstang
voor ongeïsoleerde open messingkabelschoenen, 90° zijdelingse
aderaansluiting, met vergrendelbare blokkering, instelbare persdruk,
rolpersing
Art. nr.
kg VE
210785
0,537 1
210786
0,535 1
mm²
0,05 - 1
1,5 - 2,5
HUPcompact „HC04”
voor open messingkabelschoenen, 100% parallelle toevoer, precisie-krimp,
perskracht: 5 kN, kleine compacte bouwvorm, levensduur: 50.000 persingen,
met locator,
rolpersing
Art. nr.
kg VE
213094
0,490 1
Ø
0,5 - 6
Fout:
het isolatie-einde ligt in de
isolatiepersing.
Fout:
het adereinde zit te dicht
bij de contactzone.
Goed:
isolatie-einde en adereinde
zijn exact geperst.
Om het preciese persen te
zijn er een positioneringson-
derdelen
voor perstangen.
Vlakstekerhulzen met
kabelstop
Vlakstekerhulzen met
kabelstop met zijdelingse
leidingsaansluiting
Vlaksteker
messing vertind
Precies geslepen persprofiel
=> zuivere persing
instelling van persdruk
=> instelling d.m.v. instelschroef
verrendelbare blokkering
=> garandeert DIN-norm
verbindingen
ergonomisch gevormde kunststof
handvaten
=> comfortabel installeren
