180
VE Verpakkingseenheid PE Prijseenheid
De legenda van de afkortingen voor alle tabel opschriften vindt u op alfabetisch volgorde op pagina 408.
PG schroefdraad
Schroefdraad Buiten Kerngat
karakteristiek mm mm
Pg 7
12,5 11,3
Pg 9
15,2 13,9
Pg 11
18,6 17,3
Pg 13,5
20,4 19,1
Pg 16
22,5 21,2
Pg 21
28,3 26,8
Pg 29
37,0 35,5
Pg 36
47,0 45,5
Pg 42
54,0 52,5
Pg 48
59,3 57,8
Schroefdraad metrisch
Schroefdraad Buiten Kerngat
karakteristiek mm mm
M 12
12,0 12,5
M 16
16,0 16,5
M 20
20,0 20,5
M 25
25,0 25,5
M 32
32,0 32,5
M 40
40,0 40,5
M 50
50,0 50,5
M 63
63,0 63,5
Omcodering PG naar metrisch
Pg
Diameter
Leidingdiameter
Conversie > metrisch
grootte mm
mm
mm
Pg 7
12,5
6,0
M 12 x 1,5
Pg 7
12,5
6,0
M 16 x 1,5
Pg 9
15,5
8,0
M 16 x 1,5
Pg 11 18,6
10,0
M 20 x 1,5
Pg 13,5 20,4
12,0
M 20 x 1,5
Pg 13,5 20,4
12,0
M 25 x 1,5
Pg 16 22,5
14,0
M 20 x 1,5
Pg 16 22,5
14,0
M 25 x 1,5
Pg 21 28,3
18,0
M 25 x 1,5
Pg 21 28,3
18,0
M 32 x 1,5
Pg 29 28,3
18,0
M 32 x 1,5
Pg 29 28,3
18,0
M 40 x 1,5
Pg 36 47,0
32,0
M 50 x 1,5
Pg 42 54,0
38,0
M 50 x 1,5
Pg 42 54,0
38,0
M 63 x 1,5
Pg 48 59,3
43,0
M 63 x 1,5
Sleutelwijdtes voor kabelschroefverbindingen
Aansluitschroefdraad Sleutelwijdte
PG
PG7
SW 15
PG9
SW 19
PG11
SW 22
PG13,5
SW 24
PG16
SW 27
PG21
SW 33
PG29
SW 42
PG36
SW 53
PG42
SW 60
PG48
SW 65
Aansluitschroefdraad Sleutelwijdte
metrisch
M12 x 1,5
SW 15
M16 x 1,5
SW 19
M20 x 1,5
SW 24
M25 x 1,5
SW 30
M32 x 1,5
SW 36
M40 x 1,5
SW 46
M50 x 1,5
SW 55
M63 x 1,5
SW 66

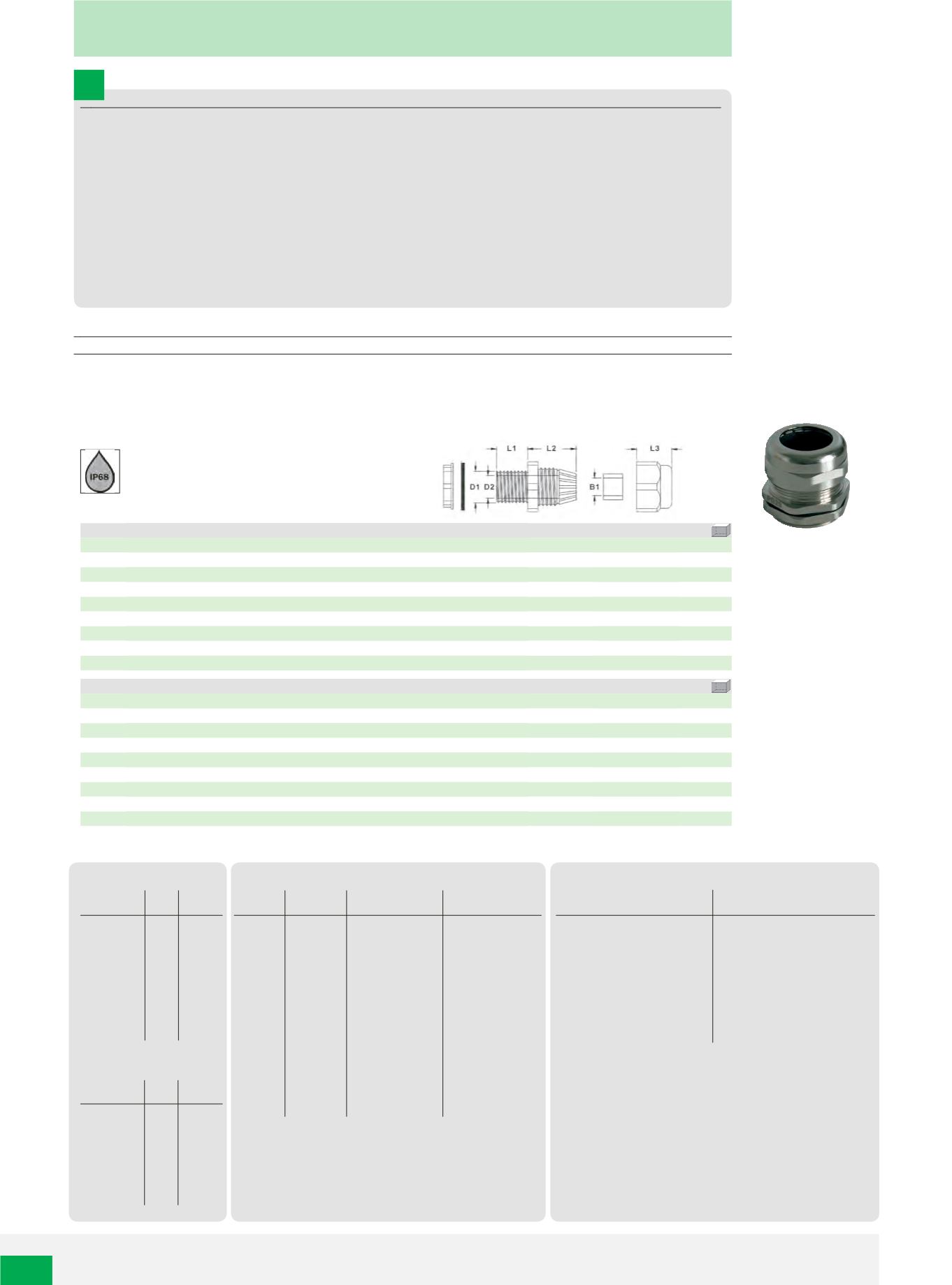

Kabelwatels messing vernikkeld, IP68
INFO
Kabelwatels messing vernikkeld, IP68
Eigenschappen:
geïntegreerde trekontlasting, compleet gemonteerd, RoHS-conform.
HAUPA kabelschroefstukken beschermen elektrische bedrijfsmateriaal (schakelkasten, aftakdozen) tegen mechanische
invloeden, tegen stof en vochtigheid, doordat ze een kabel vast en dicht met de behuizing verbinden.
HAUPA biedt naast metrische schroefdraden ook kabelschroefstukken met staalpantserpijpdraad (PG), PG-
kabelschroefstukken.
Voor een op de EMC afgestemde installatie dienen de messing kabelschroefstukken met EMC-inzetstukken gebruikt te
worden.
HAUPA kabelschroefstukken voldoen aan de beschermingsklasse IP68 (stof- en waterdicht) om bij het gebruik daarvan
mensen tegen potentieel gevaar te beschermen.
Kabelwatel messing vernikkeld, compleet gemonteerd, IP68
Materiaal: messing vernikkeld (halogeenvrij)
O-ring/afdichtring: TPR
Temperatuurbereik: –40°C tot +120°C
Beschermingsklasse: IP68
Art. nr.
kg/100 VE
250600
0,024 10
250602
0,024 10
250604
0,030 10
250606
0,043 10
250608
0,085 10
250610
0,140 5
250611
0,140 5
250612
0,260 5
250614
0,380 5
KB D1 D2 B1 L1 L2 L3
SW
M12
3 - 8,5 12,0 8,4 6,8 6,2 17 10,9
14
M16
4 - 8 16,0 12,0 8,6 7,7 18,0 12,9
18
M20
6 - 12 20,0 16,0 11,9 8,1 20,0 13,9
22
M25
10-14 25,0 20,5 14,5 8,5 20,2 14,0 24-27
M32
15-22 32,0 27,0 21,5 10 24,5 18,0
35
M40
18-25 40,0 35,5 25,5 11 27,0 19,0 40-45
M40
22-30 40,0 35,0 30,5 11,0 28,0 20,5
45
M50
32-38 50,0 44,0 39,0 13 32,0 23,0 55-57
M63
37-44 63,0 55,5 44,5 14 34,0 22,0 64-68
Art. nr.
kg/100 VE
250630
0,013 10
250632
0,019 10
250634
0,028 10
250636
0,033 10
250638
0,038 10
250640
0,060 10
250642
0,111 10
250644
0,190 5
250646
0,255 5
250648
0,345 5
KB D1 D2 B1 L1 L2 L3
SW
PG7
3-6,5 12,0 8,5 6,9 6,5 16,5 10,8
14
PG9
4-8 14,8 11,8 8,5 8,1 18,9 12,7
17
PG11
5 - 10 18,2 14,2 10,5
8 18,5 13,5 20-21
PG13,5
6-12 20,1 16,2 12,1 7,7 20,5 13,9 23-22
PG16
10-14 22,2 18,3 14,5 8,3 19,7 14,2 25-24
PG21
13-18 28,2 23,8 18,2 8,8 23,3 16,5
30
PG29
18-25 36,6 32,4 25,2 10,0 26,3 19,4
40
PG36
25-33 46,0 41,5 33,2 11,0 32,0 22,0
50
PG42
32-38 53,8 47,7 38,7 12,0 32,0 22,0
57
PG48
37 - 44 59,0 52,6 44,5 12,6 33,9 22,8
64
