160
VE Verpakkingseenheid PE Prijseenheid
De legenda van de afkortingen voor alle tabel opschriften vindt u op alfabetisch volgorde op pagina 408.
RoHS
Video
LQ
AL
CU
rm re
sm rm sm
16 - 95 16.50/95 25 - 70 16 - 95 25 - 70 1
50 - 150 50 - 150 50 - 120 35 - 120 50 - 120 1
95 - 240 95 - 240 95 - 185 95 - 240 95 - 185 2
120 - 300 120 - 300 120 - 240 120 - 300 120 - 240 2
155 - 400 185 -
240/400
185 - 300 185 - 300 185 - 300 3
16 - 95 16.50/95 25 - 70 16 - 95 25 - 70 2
50 - 150 50 - 150 50 - 120 35 - 120 50 - 120 2
95 - 240 95 - 240 95 - 185 95 - 240 95 - 185 4
120 - 300 120 - 300 120 - 240 120 - 300 120 - 240 4
155 - 400 185 -
240/400
185 - 300 185 - 300 185 - 300 6

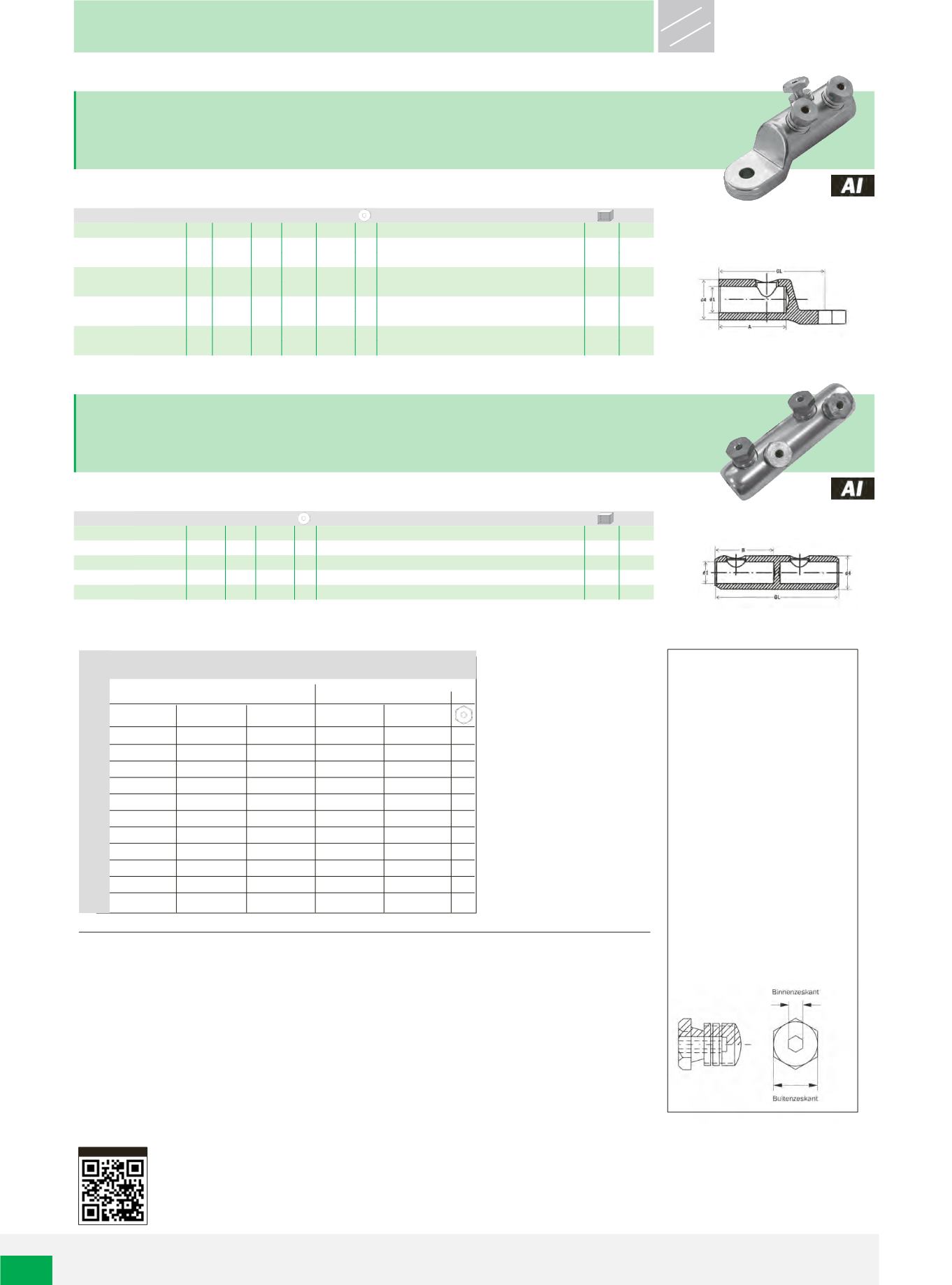

Kabelschoenen
Verbinders
KD
Schroefverbinders
Schroefverbinders zijn een betrouwbare en economische verbindingsmethode van identieke of
verschillende leidingdiameters en –materialen tot 36 kV.
Alle verbinders zijn voorzien van draaimomentbegrensde breekschroeven.
De werkelijke kabeldiameter hoeft niet bekend te zijn omdat een schroefverbinder geschikt is voor
meerdere diameters. Dit resulteert in een vereenvoudigde logistiek in vergelijking met persverbinders
omdat de monteur nu niet meer alle diameters hoeft mee te nemen.
Dankzij het vertinde oppervlak kunnen zowel aluminium- als koperkabels verwerkt worden.
Het meervoudige breekschroefprincipe
De schroeven van de Haupa-schroefverbinders hebben een binnen- en een buitenzeskant die met het optimale
draaimoment om de desbetreffende leidingdiameter klemt en zo de montagetijd verkort.
Voordelen van de breekschroef
• eenvoudige montage
• de schroefkop breekt af bij het vereiste
draaimoment
• geen momentsleutel vereist
• dankzij de binnenzeskant kan de schroef
altijd weer worden losgedraaid
1. De schroef bezit meerdere breekpunten die
elk een eigen breekmoment, een binnenzes-
kant en een buitenzeskant hebben.
2. De breekmomenten zijn zodanig bepaald
dat de grootste leidingdiameter met het groot-
ste aandraaimoment en de kleinste
leidingdiameter met het kleinere aandraaimo-
ment geklemd wordt. Dit gebeurt d.m.v. de
toewijzing van buiten- en binnenzeskant.
3. Dit is een aanzienlijke eenvoudigere
montage dan met de telescoopschroef omdat
elke schroef nog maar één keer aangetrokken
en gebroken hoeft te worden.
Schroefkabelschoenen 10 - 30 KV
AL schroefkabelschoen middenspanning 10-30 KV
materiaal: AL 99,5%
voor trekontlaste verbindingen van aluminium middenspanningskabels
oppervlak vertind
incl. centreerringen voor kabels
Art. nr.
kg/100
VE
293140
6,400
1
KD
M d1 d4 A TL
16 - 95
12 12,5 24,0 32,0 60 1
293142
13,900
1
293144
14,500
1
50 - 150
12 15,5 30,0 35,0 79 1
16 15,5 30,0 35,0 79 1
293146
23,700
1
293148
24,400
1
95 - 240
12 20,0 33,0 56,0 95 2
16 20,0 33,0 56,0 95 2
293150
33,300
1
293152
32,700
1
120 - 300
12 25,0 38,0 67,0 100 2
16 25,0 38,0 67,0 100 2
293154
48,000
1
293156
48,200
1
185 - 400
12 26,0 42,0 82,0 115 3
16 26,0 42,0 82,0 115 3
AL schroefverbinders middenspanning
materiaal: AL 99,5%
schroeven: messing, galvanisch vertind
oppervlak vertind
incl. centreerringen voor kabels
Art. nr.
kg/100
VE
293130
9,800
1
KD
d1 d4 TL
16 - 95
12,5 24,0 70 2
293132
17,700
1
50 - 150
15,5 30,0 85 2
293134
33,500
1
95 - 240
20,0 33,0 120 4
293136
49,000
1
120 - 300
25,0 38,0 142 4
293138
78,900
1
185 - 400
26,0 42,0 170 6
