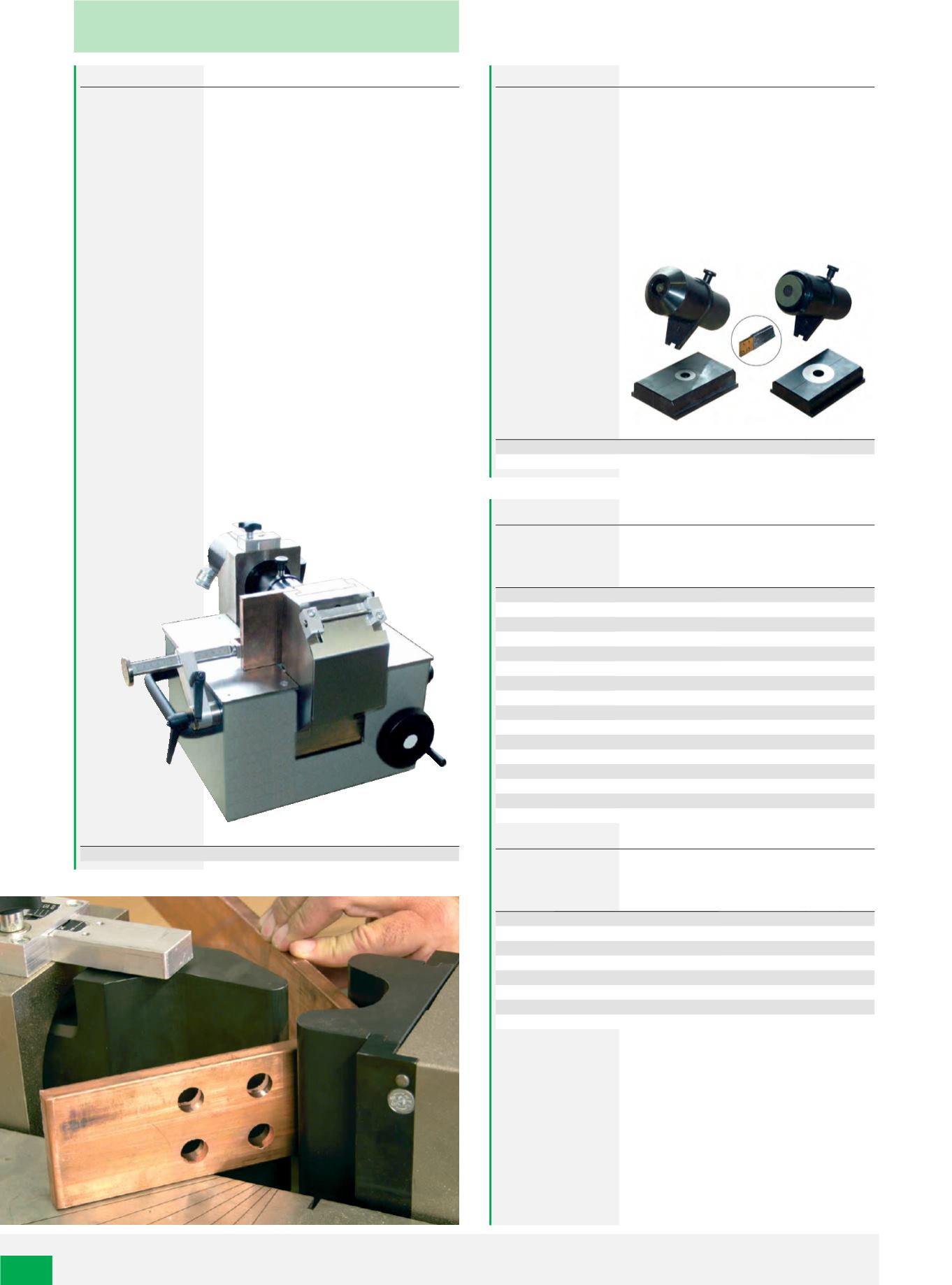

Stanz- und Biegezentrum
Grundgerät
Grundgerät zur Aufnahme von Biege-, Loch-, Schneid- und Kröpfwerkzeug.
Die Bearbeitung von Lamellen-Kupferschienen ist möglich! Hydraulisches
Werkzeug zum Anschluss an eine Hydraulikpumpe mit 700 bar (10.000 PSI).
Das universelle Werkzeugsystem eignet sich besonders zum Einsatz in
Werkstätten und auf Baustellen. Es können Kupfer- und Aluminiumschienen
bis zu einer Abmessung von 12 x 120 mm bearbeitet werden. Das Wechseln
der einzelnen Werkzeuge erfolgt durch seine bedienerfreundliche Konstruktion
in Sekundenschnelle. Die kompakte Bauweise und das geringe Gewicht
ermöglichen den Transport in jedem PKW.
Biegen:
Durch einen eingebauten Näherungsschalter wird eine 100%ige
Wiederholgenauigkeit erreicht.
Der max. Biegewinkel beträgt 110°.
Lochen:
Der höhenverstellbare Arbeitstisch mit Seitenanschlag erleichtert die Arbeit.
Anreißen und Ausmessen entfällt. Es können Löcher von 6,5 bis 21,0 mm
Durchmesser gestanzt werden. Langlöcher bis 14 x 20 mm.
Mit dem Lochwerkzeug II können Lamellenkupferschienen und Erdungsbänder
gelocht werden.
Schneiden:
Unsere Schneidmessergeometrie ermöglicht ein sauberes und gratfreies
Schneiden.
Kröpfen:
Das Versetzen (Etagenbiegen) um eine Materialstärke erfolgt in einem einzigen
Arbeitsgang.
Art. Nr.
kg VE
216770
51,000 1
Lochwerkzeuge
zum Ausstanzen von Rund- und Langlöchern.
•
max. Materialstärke: 12 mm
•
max. Durchmesser: 21 mm
•
max. Langloch: 17 x 20 mm
216776:
Lochwerkzeug für massive Kupfer- und Aluminiumschienen
216777:
Lochwerkzeug für massive Kupfer- und Aluminiumschienen sowie laminierte
Kupferschienen und Erdungsbänder
Art. Nr.
kg VE
216776
4,300 1
216777
4,300 1
Locheinsätze Rundloch
für beide Lochwerkzeuge sind jeweils die folgenden Durchmesser lieferbar
Art. Nr.
kg VE
216778
0,118 1
216778/L
0,421 1
216779
0,114 1
216779/L
0,420 1
216780
0,110 1
216780/L
0,419 1
216781
0,106 1
216781/L
0,418 1
216782
0,102 1
216782/L
0,416 1
216783
0,098 1
216783/L
0,414 1
216784
0,094 1
216784/L
0,412 1
216785
0,090 1
216785/L
0,411 1
Ø
6,5
M6 > 216776
6,5
M6 > 216777
9,0
M8 > 216776
9,0
M8 > 216777
10,5
M8 > 216776
10,5
M8 > 216777
11,0
M10 > 216776
11,0
M10 > 216777
12,7
M10 > 216776
12,7
M10 > 216777
13,0
M12 > 216776
13,0
M12 > 216777
17,0
M16 > 216776
17,0
M16 > 216777
21,0
M20 > 216776
21,0
M20 > 216777
Locheinsätze Langloch
für beide Lochwerkzeuge sind jeweils die folgenden Durchmesser lieferbar
Art. Nr.
kg VE
216786
0,098 1
216786/L
0,423 1
216787
0,095 1
216787/L
0,421 1
216788
0,092 1
216788/L
0,419 1
216789
0,089 1
216789/L
0,417 1
Ø
9 x 18
M8 > 216776
9 x 18
M8 > 216777
11 x 20
M10 > 216776
11 x 20
M10 > 216777
13 x 20
M12 > 216776
13 x 20
M12 > 216777
17 x 20
M16 > 216776
17 x 20
M16 > 216777
