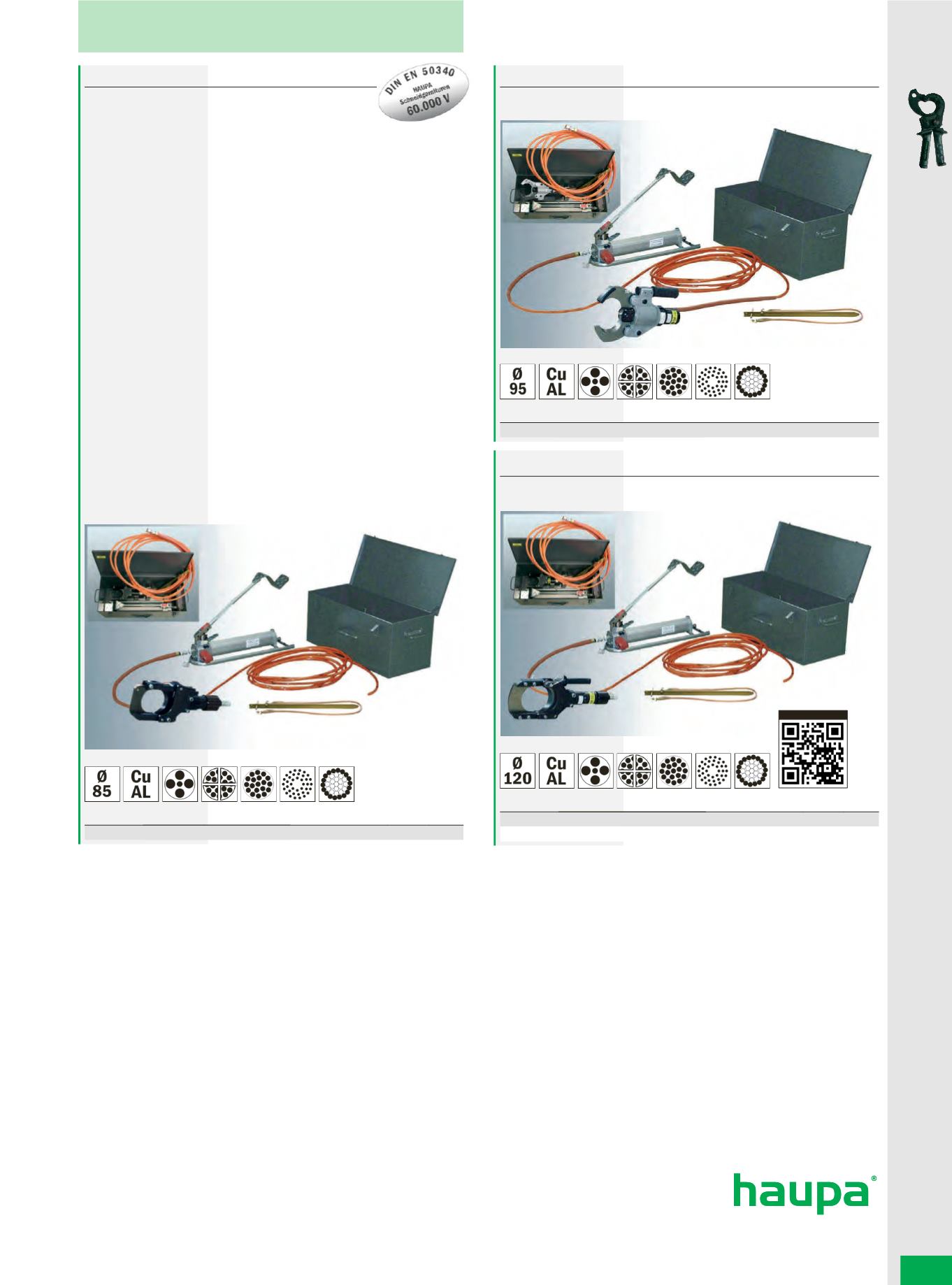

Hydraulische Sicherheits-Schneidgarnituren
Hydraulische Sicherheits-Schneidgarnitur
zum Schneiden unter Spannung nach VDE 0105 Teil 100
Das Set besteht aus:
•
einer hydraulischen Schere mit Hochdruckschlauch 10 m lang, mit leckfreier
Kupplung und Erdungsarmatur nach EN 50340
•
Doppel-Kolben-Pumpe auf Fußgestell, mit Fußbetätigungshebel
•
Koffer
•
betriebsfertig mit Spezialöl gefüllt
Das Kabelschneidgerät ist nach VDE 0105 Teil 100 Abs. 6.2.3 und 6.2.4 zum
Schneiden von Nieder- und Mittelspannungskabeln, die unter Nennspannung
bis 60kV AC stehen können, zugelassen. Wird ein versehentlich unter Spannung
stehendes Kabel geschnitten, besteht keine Gefahr für den Bedienenden.
Der 10 m lange Spezial-Hochdruck-Hydraulikschlauch, der die Pumpe
mit dem Schneidkopf verbindet, garantiert höchste Sicherheit durch sein
Isoliervermögen.
Eine Kontrolle des Schnittvorganges erfolgt durch Beobachtung des
Manometers an der Pumpe, weil der Schneidkopf beim Schneiden des
Kabels nicht zu sehen ist. Er ist mehrfach unter Spannung bei anstehender
Netzleistung erprobt. Der Schneidbereich reicht bis 85 mm. Die 12 mm
starken Schneidmesser sind aus hochfestem Werkzeugstahl geschmiedet
und geschliffen und damit verschleissfrei. Eine kräftig dimensionierte
Messerführung garantiert hohe mechanische Standfestigkeit. Auch im
Kurzschlussfall ist ein sicheres Durchtrennen des Kabels gewährleistet,
da die Messer ca. 20 mm überlappen. Die Schneiden öffnen sich nach
Druckentlastung selbstständig. Der Berstdruck des Hochdruckschlauches
beträgt 2700 bar. Die Überdrucksicherung in der Pumpe ist auf 625 bar
eingestellt.
Art. Nr.
kg VE
216417
32,000 1
Ø
ND
85
625
Hydraulische Sicherheits-Schneidgarnitur
Art. Nr.
kg VE
216421
33,000 1
Ø
ND
95
625 bar
Hydraulische Sicherheits-Schneidgarnitur
Art. Nr.
kg VE
216416
36,600 1
216416/850
36,600 1
Ø
ND
120
625 bar
120
850 bar
Video 216416
