180
VE Verpackungseinheit PE Preiseinheit
Die Legende der Abkürzungen für alle Tabellenüberschriften finden Sie auf Seite 408 alphabetisch sortiert.

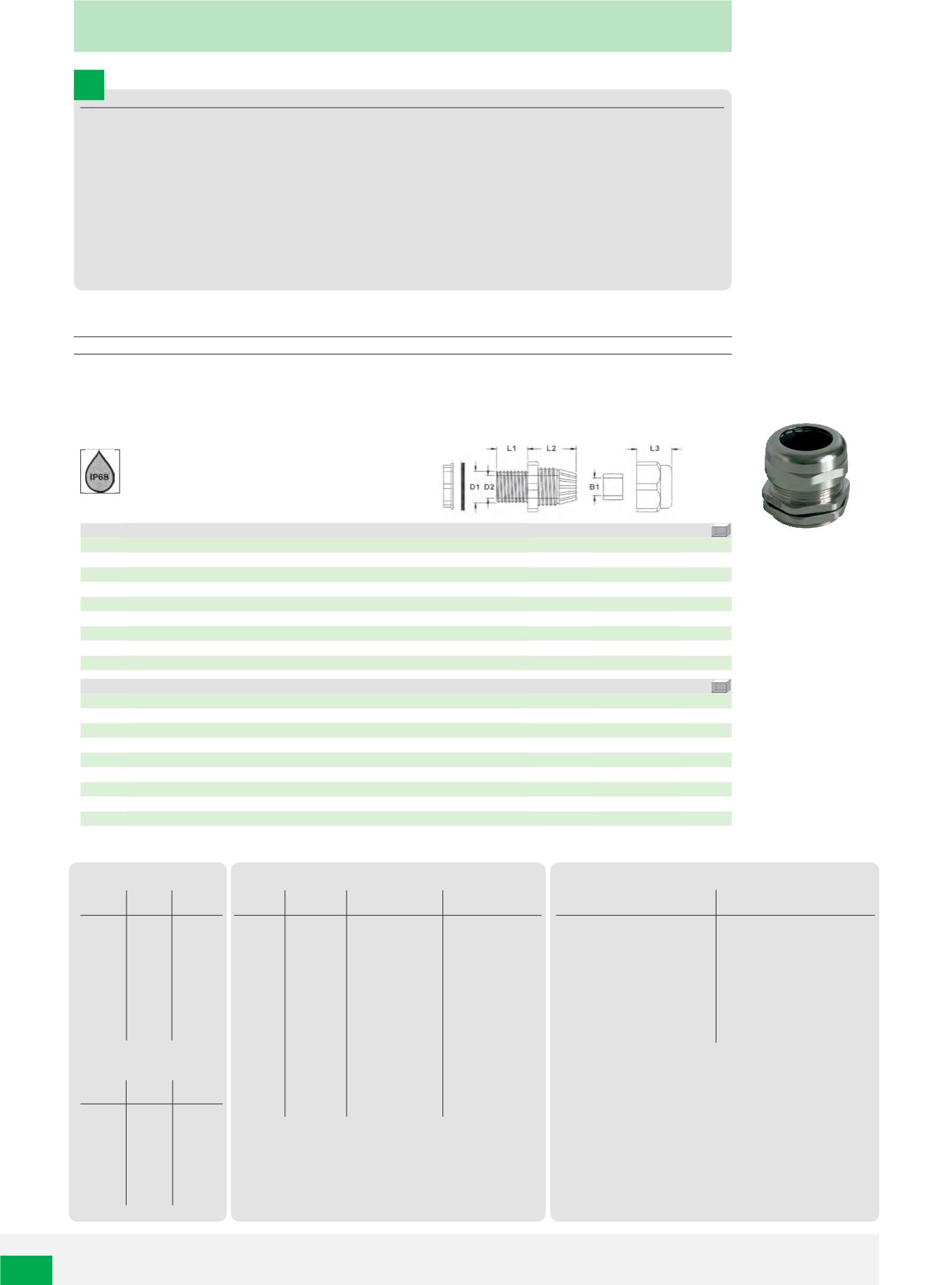

Kabelverschraubungen Messing vernickelt, IP68
Kabelverschraubungen Messing vernickelt, IP68, komplett montiert
Material: Messing vernickelt (halogenfrei)
O-Ring/Dichtungsring: TPR
Temperaturbereich: –40°C bis +120°C
Schutzart: IP68
Art. Nr.
kg/100 VE
250600
0,024 10
250602
0,024 10
250604
0,030 10
250606
0,043 10
250608
0,085 10
250610
0,140 5
250611
0,140 5
250612
0,260 5
250614
0,380 5
KB D1 D2 B1 L1 L2 L3
SW
M12
3 - 8,5 12,0 8,4 6,8 6,2 17 10,9
14
M16
4 - 8 16,0 12,0 8,6 7,7 18,0 12,9
18
M20
6 - 12 20,0 16,0 11,9 8,1 20,0 13,9
22
M25
10 - 14 25,0 20,5 14,5 8,5 20,2 14,0 24 - 27
M32
15 - 22 32,0 27,0 21,5 10 24,5 18,0
35
M40
18 - 25 40,0 35,5 25,5 11 27,0 19,0 40 - 45
M40
22 - 30 40,0 35,0 30,5 11,0 28,0 20,5
45
M50
32 - 38 50,0 44,0 39,0 13 32,0 23,0 55 - 57
M63
37 - 44 63,0 55,5 44,5 14 34,0 22,0 64 - 68
Art. Nr.
kg/100 VE
250630
0,013 10
250632
0,019 10
250634
0,028 10
250636
0,033 10
250638
0,038 10
250640
0,060 10
250642
0,111 10
250644
0,190 5
250646
0,255 5
250648
0,345 5
KB D1 D2 B1 L1 L2 L3
SW
PG7
3 - 6,5 12,0 8,5 6,9 6,5 16,5 10,8
14
PG9
4 - 8 14,8 11,8 8,5 8,1 18,9 12,7
17
PG11
5 - 10 18,2 14,2 10,5
8 18,5 13,5 20 - 21
PG13,5
6 - 12 20,1 16,2 12,1 7,7 20,5 13,9 23 - 22
PG16
10 - 14 22,2 18,3 14,5 8,3 19,7 14,2 25 - 24
PG21
13 - 18 28,2 23,8 18,2 8,8 23,3 16,5
30
PG29
18 - 25 36,6 32,4 25,2 10,0 26,3 19,4
40
PG36
25 - 33 46,0 41,5 33,2 11,0 32,0 22,0
50
PG42
32 - 38 53,8 47,7 38,7 12,0 32,0 22,0
57
PG48
37 - 44 59,0 52,6 44,5 12,6 33,9 22,8
64
INFO
Kabelverschraubungen Messing vernickelt, IP68
Eigenschaften:
Integrierte Zugentlastung, RoHS-konform.
HAUPA Kabelverschraubungen schützen elektrische Betriebsmittel (Schaltschränke, Abzweigdosen) vor mechanischen
Einflüssen, vor Staub und vor Feuchtigkeit, indem sie ein Kabel fest und dicht mit dem Gehäuse verbinden.
HAUPA bietet neben metrischen Gewinden auch Kabelverschraubungen mit Stahlpanzerrohrgewinde (PG), PG-
Kabelverschraubungen an.
Für die EMV-gerechte Installation sollten die Messing-Kabelverschraubungen mit EMV-Einsätzen verwendet werden.
HAUPA Kabelverschraubungen entsprechen der Schutzart IP68 (staub- und wasserdicht), um bei deren Benutzung
Menschen gegen potentielle Gefährdung zu schützen.
PG Gewinde
Gewinde Aussen Kernloch
Kennung mm mm
Pg 7
12,5 11,3
Pg 9
15,2 13,9
Pg 11
18,6 17,3
Pg 13,5 20,4 19,1
Pg 16
22,5 21,2
Pg 21
28,3 26,8
Pg 29
37,0 35,5
Pg 36
47,0 45,5
Pg 42
54,0 52,5
Pg 48
59,3 57,8
Gewinde metrisch
Gewinde Aussen Kernloch
Kennung mm mm
M 12
12,0 12,5
M 16
16,0 16,5
M 20
20,0 20,5
M 25
25,0 25,5
M 32
32,0 32,5
M 40
40,0 40,5
M 50
50,0 50,5
M 63
63,0 63,5
Umschlüsselung PG nach metrisch
Pg
Durchmesser Leitungsdurchmesser Umsetzung > Metrisch
Grösse mm
mm
mm
Pg 7
12,5
6,0
M 12 x 1,5
Pg 7
12,5
6,0
M 16 x 1,5
Pg 9
15,5
8,0
M 16 x 1,5
Pg 11 18,6
10,0
M 20 x 1,5
Pg 13,5 20,4
12,0
M 20 x 1,5
Pg 13,5 20,4
12,0
M 25 x 1,5
Pg 16 22,5
14,0
M 20 x 1,5
Pg 16 22,5
14,0
M 25 x 1,5
Pg 21 28,3
18,0
M 25 x 1,5
Pg 21 28,3
18,0
M 32 x 1,5
Pg 29 28,3
18,0
M 32 x 1,5
Pg 29 28,3
18,0
M 40 x 1,5
Pg 36 47,0
32,0
M 50 x 1,5
Pg 42 54,0
38,0
M 50 x 1,5
Pg 42 54,0
38,0
M 63 x 1,5
Pg 48 59,3
43,0
M 63 x 1,5
Schlüsselweiten für Kabelverschraubungen
Anschlussgewinde Schlüsselweite
PG
PG7
SW 15
PG9
SW 19
PG11
SW 22
PG13,5
SW 24
PG16
SW 27
PG21
SW 33
PG29
SW 42
PG36
SW 53
PG42
SW 60
PG48
SW 65
Anschlussgewinde Schlüsselweite
metrisch
M12 x 1,5
SW 15
M16 x 1,5
SW 19
M20 x 1,5
SW 24
M25 x 1,5
SW 30
M32 x 1,5
SW 36
M40 x 1,5
SW 46
M50 x 1,5
SW 55
M63 x 1,5
SW 66
